Plotter automático SmartJet

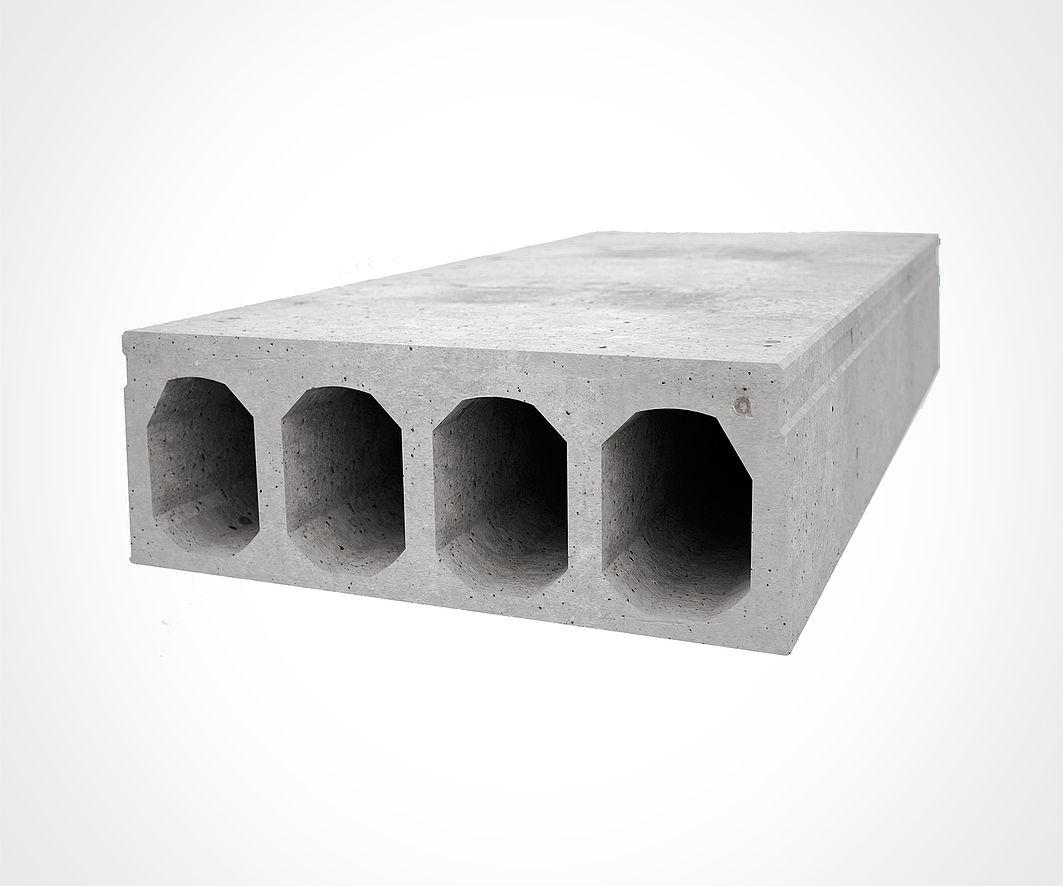

Con el plotter automático SmartJet es posible marcar e imprimir datos como ángulos de corte, datos para identifica de proyectos y áreas a recortar en los elementos de hormigón prefabricado. Las impresiones se pueden hacer en la parte superior del elemento, así como en ambos lados. De esta manera se preparan las losas para los siguientes procesos operativos a realizarse con un aspirador de hormigón o una sierra de hormigón.

El plotter imprime formas geométricas y texto en los elementos de hormigón. Esto incluye líneas de corte (rectas transversales al elemento o en un ángulo), marcas para los recortes, la posición de los agujeros de drenaje, etc. Los textos son principalmente números de identificación de los elementos, proyectos o datos del cliente para la identificación de las losas terminadas. Dado que el marcador automático funciona con baterías, no se necesita ningún cableado para la producción.



La máquina está equipada con un PLC industrial. Los datos se transfieren al plotter como un archivo PXML, por ejemplo, utilizando un medio de almacenamiento USB o una conexión de red inalámbrica. Los datos se supervisan antes de la impresión sobre la pantalla táctil mediante un tipo especial de software. PXML son las siglas de Progress XML y es un concepto innovador para la transferencia abierta de datos para fabricantes de elementos prefabricados de hormigón y tiendas de barras de acero, desarrollado por el Grupo Progress (www.pxml.eu). El software para generar los archivos PXML también se puede suministrar.



The new generation of the plotter SmartJet perfectly represents the Industry 4.0. It can synchronize its work with the production of the Slipformer S-Liner® or Extruder X-Liner®

La nueva generación del plotters SmartJet representa perfectamente la Industria 4.0. Puede sincronizar automáticamente su trabajo con la producción de la Máquina deslizante S-Liner® o la Extrusora X-Liner®. El SmartJet sigue constantemente la máquina de producción a 2 metros de distancia e imprime marcas sin errores. También puede ser equipado opcionalmente con tinta especial para hacer marcas para la "detección de líneas". Esto permite que la sierra multi-ángular MAS, de manera totalmente automática, detecte las líneas en las que debe hacer cortes rectos o en ángulo según sea necesario.

Totalmente automático

Transferencias de datos mediante USB o W-LAN

Posicionamiento láser

Caracteristicas

Conexión Inteligente


  • Red de Windows
  • Improtación de datos (PXML/DWG)
  • Servicios: Teleservices; Data saving; Stabos

Alta eficiencia
  • Servoaccionamientos
  • Recuperación de energía

Fiabilidad
  • TOP calidad de componentes de la máquina

Mayor precisión
  • Servo drives de posicionaminto
  • Láser + Codificador

Flexible
  • Superficie superior: punto único o punto múltiple
  • Lados: punto multiple
  • Vista previa de archivos para ajustes menores
  • Perforacion de agujeros de drenaje

Es posible imprimir:
  • Logotipos
  • Texto
  • Números(Ej: número de orden)
  • Todo tipo de formas geometricas.




Opciones Especiales

  • Perforación de agujeros de drenaje con "Soplador"
  • Tinta especial para "Detección de líneas"

Información Técnica

Dimensiones:



Peso

1250    kg (battery included)

Altura

1720    mm

Ancho

1690    mm

Largo

2490    mm


Velocidad:

Velocidad máxima

18        m/min

Velocidad promedio de producción

10        m/min (dependiendo de la cantidad de datos)

Información electrica:

Voltaje operativo

48 VDC (batería)

Cargar la batería

230 VAC

Batería

48 VDC

Bateria de 8 horas de duración.10 horas de recarga (Desde que se agota la batería)

* Informacion basada en un plotter standar 1.2

Especificaciones del Producto

  • Cada tipo de máquina puede configurarse para un ancho de linea de producion de 1,2 m, 1,5 m ó 2,4 m.
  • El posicionamiento se realiza mediante un decodificador de ruedas y un láser, con detección de colisiones
  • El cabezal de impresión baja automáticamente a la posición de trabajo en diferentes tamaños de losa.
  • El plotter puede trabajar en cualquier altura de losa de 6 cm a 50 cm
  • Interfaz de pantalla táctil. Sobre la pantalla,  se obserba la vista general de la distribución de las líneas graficas sobre las líneas de producion.
  • PXML son las siglas de Progress XML y es un concepto innovador de transferencia de datos abierta para fabricantes de elementos prefabricados de hormigón y tiendas de barras de acero, desarrollado por Progress Group.
  • También se puede suministrar el software para generar los archivos PXML.
  • Los archivos se cargan al plotter a través del puerto USB o de forma inalámbrica
  • Capacidad de la memoria interna - 40 GB (ampliable)
  • Como el Smartjet automático funciona con baterias, no necesita cables.
  • El plotter no se recomienda para operaciones al aire libre, pero puede ser usado en el exterior bajo condiciones climáticas favorables (sin lluvia, sin temperaturas de congelación)
  • Soporte y solución de problemas de forma remota.
